卧式链条炉排生物质导热油锅炉的主要结构
日期：2026-06-30 15:46:21 点击量：73

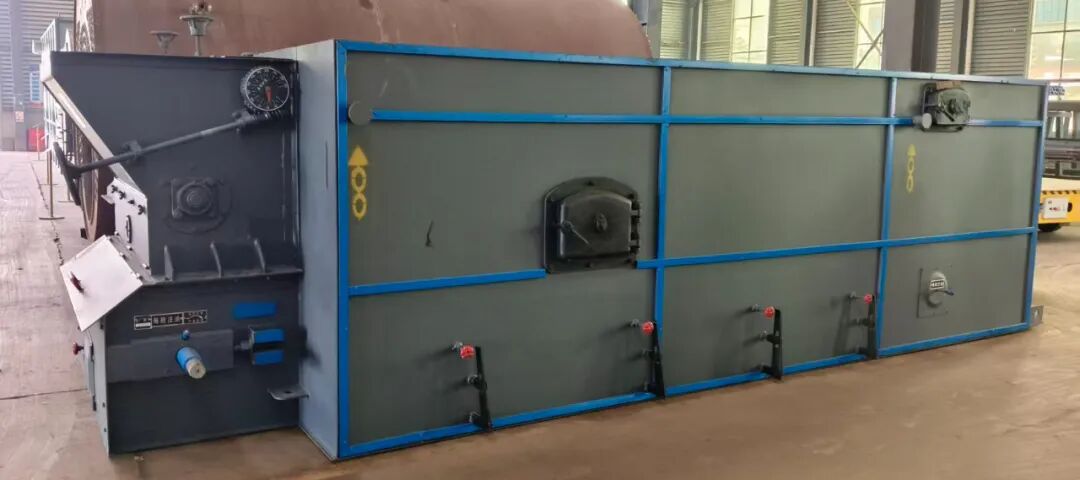

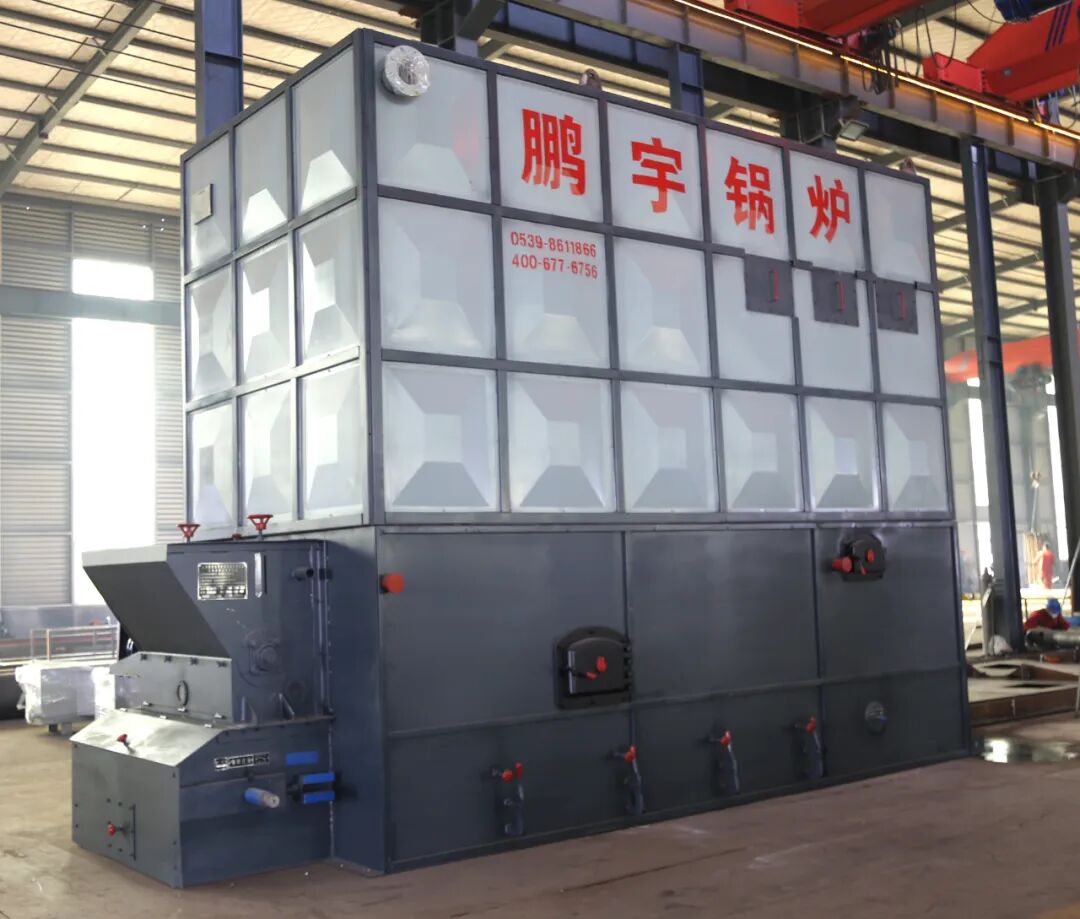

式链条炉排生物质导热油锅炉是一种常见的工业导热油供热设备，其结构介绍如下：

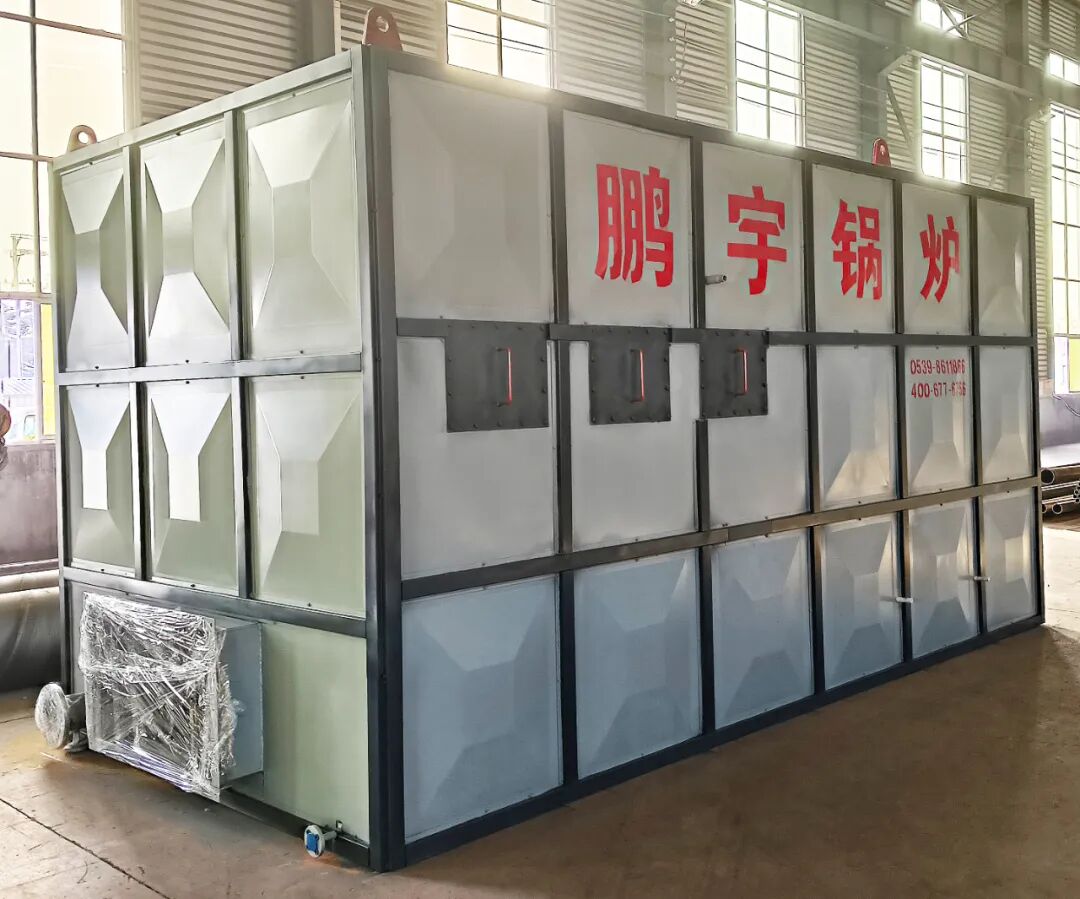

由炉膛及敷设受热面、对流受热面、烟道等组成。炉膛内通常采用多根（一般为3~4根）管盘螺旋盘制而成的方形结构作为辐射受热面，对流受热面则通过蛇形管束分为2~3区组形成对流受热面，受热面之间带有隔墙以延长烟气流通通道，提高烟气流速，便于加强冲刷效果，提高放热系数。 包括料斗、炉排片、传动装置、风室等。料斗用于储存生物质燃料，炉排片通过传动装置带动，将燃料从料斗输送至炉膛内燃烧。炉排上方为下部炉墙:它包括前后炉拱，二次风系统，及落灰装置等。风室位于炉排下方，它分为若干风室，通过鼓风机向炉排底部送风，为燃料燃烧提供氧气。 包括鼓风机、引风机、二次风机、出渣机、导热油循环泵、注油泵、分离器，高/低位油槽、各种阀门仪表等。鼓风机和引风机用于调节炉内空气流通和烟气排放，出渣机用于清除燃烧后的灰渣，导热油循环泵则负责将导热油在锅炉和用热设备之间循环。
