DZL锅炉主要结构组成
DZL锅炉总体结构由上部锅炉本体（受压部件）和下部底座（燃烧设备）两大部分组成。

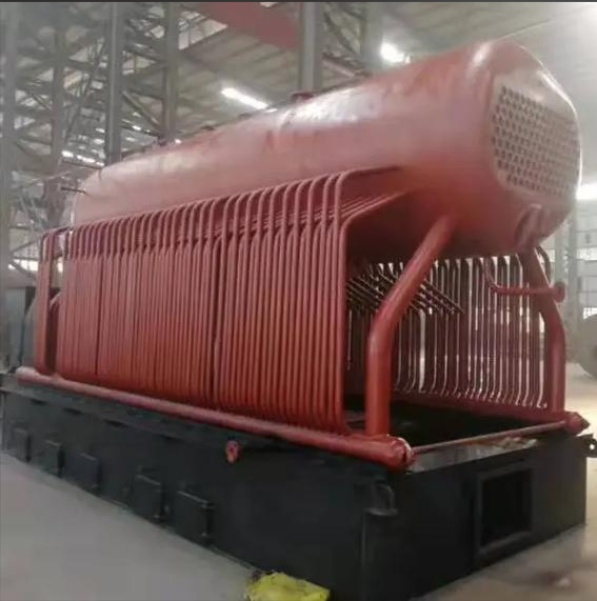

01 / 锅炉本体
锅筒
核心受压部件，用来存储蒸汽和热水，并进行汽水分离，维持系统压力稳定。
2
水冷壁管
主要辐射受热面，通过吸收炉膛内高温火焰的辐射热量，将水加热转化为汽水混合物，是锅炉热转换的核心部件。
3
下降管
将锅筒中的水引至下部左右集箱，再分配到水冷壁管中，确保炉水持续流动，防止局部过热。
4
左右集箱
接收来自锅筒的下降管供水，将水均匀分配至水冷壁管或对流管束，确保锅炉受热面管子有可靠的循环水量，维持水循环稳定。
5
螺纹烟管
强化对流换热，有效回收尾部烟气余热，热效率相比光管提升20%以上。
02 / 下部底座
1

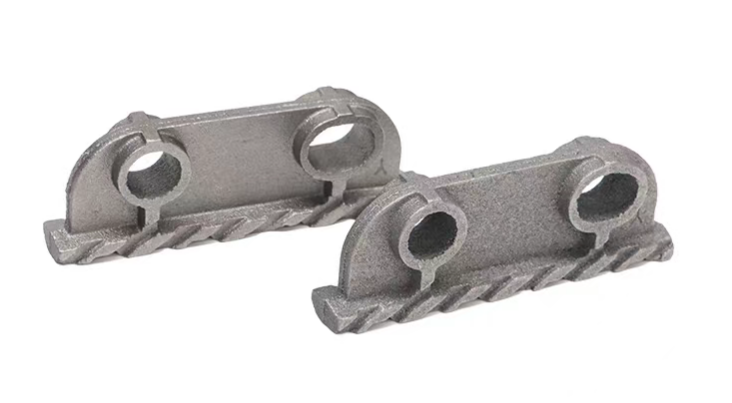

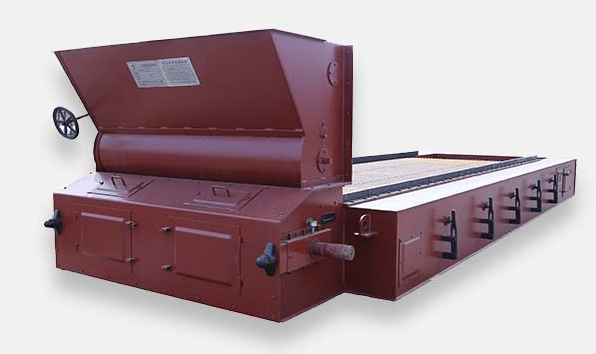

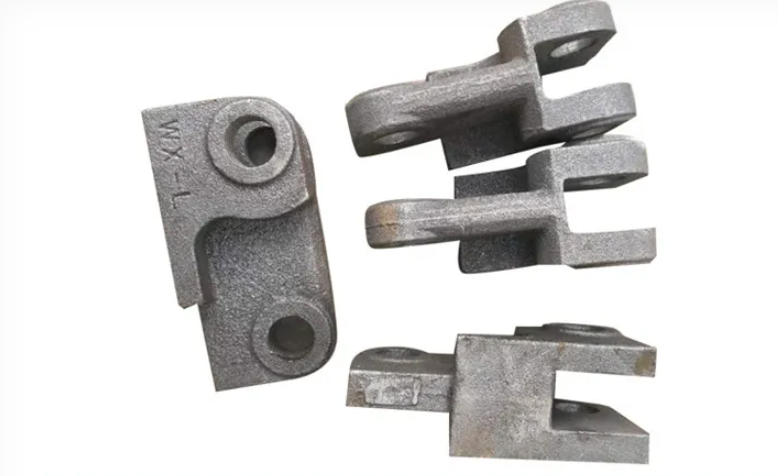

链条炉排
通过连续移动闭合炉排面实现燃料输送、燃烧及灰渣排出的机械化燃烧装置，是工业锅炉中应用较多的一种机械化燃烧设备。

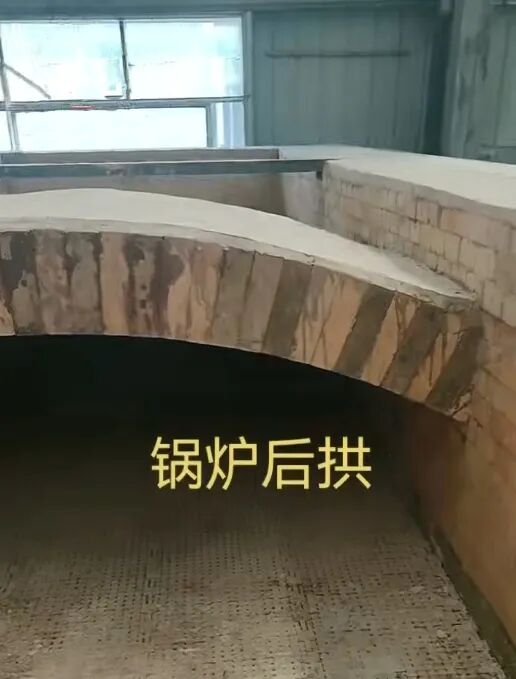

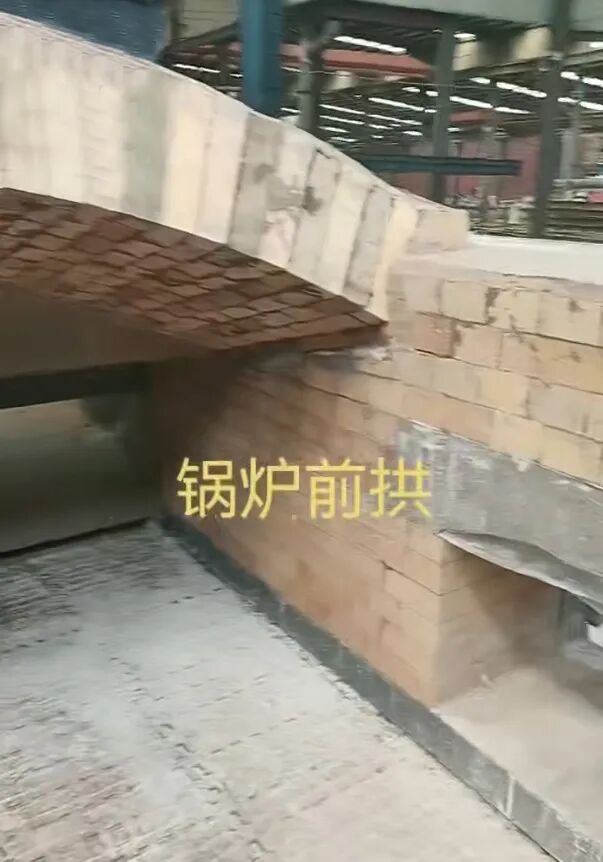

炉拱
核心作用是通过组织炉内气流混合与热辐射，强化燃料的着火、燃烧及燃烬过程，具体分工为：前拱直接引燃新燃料，反射辐射热，加速燃料的干燥和着火。后拱间接强化燃烧并导流高温烟气。阻止烟气过早向上逸出，迫使气流向前流动，提升前拱区温度延长燃烧时间，减少不完全燃烧，降低烟尘。
