在工业供热、生产用汽、企业供暖场景中，DZL卧式链条炉排锅炉是应用十分广泛的经典炉型。现在对锅炉内部烟气系统流程、水汽循环流程进行讲解。

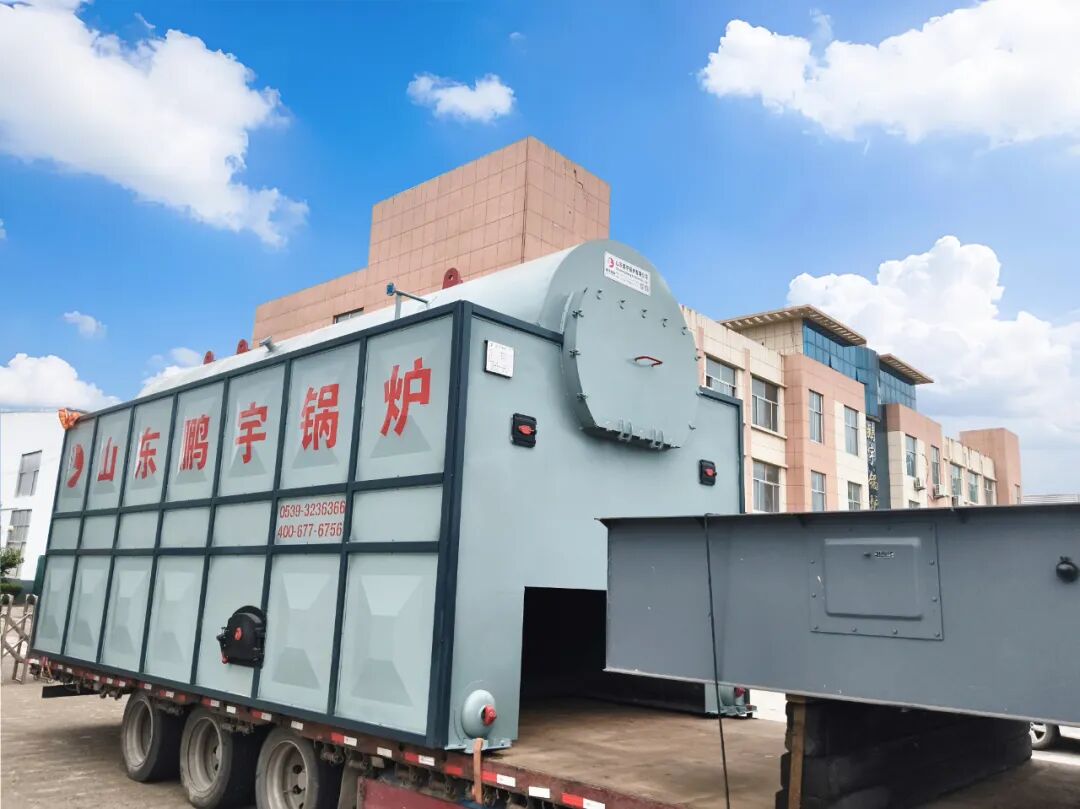

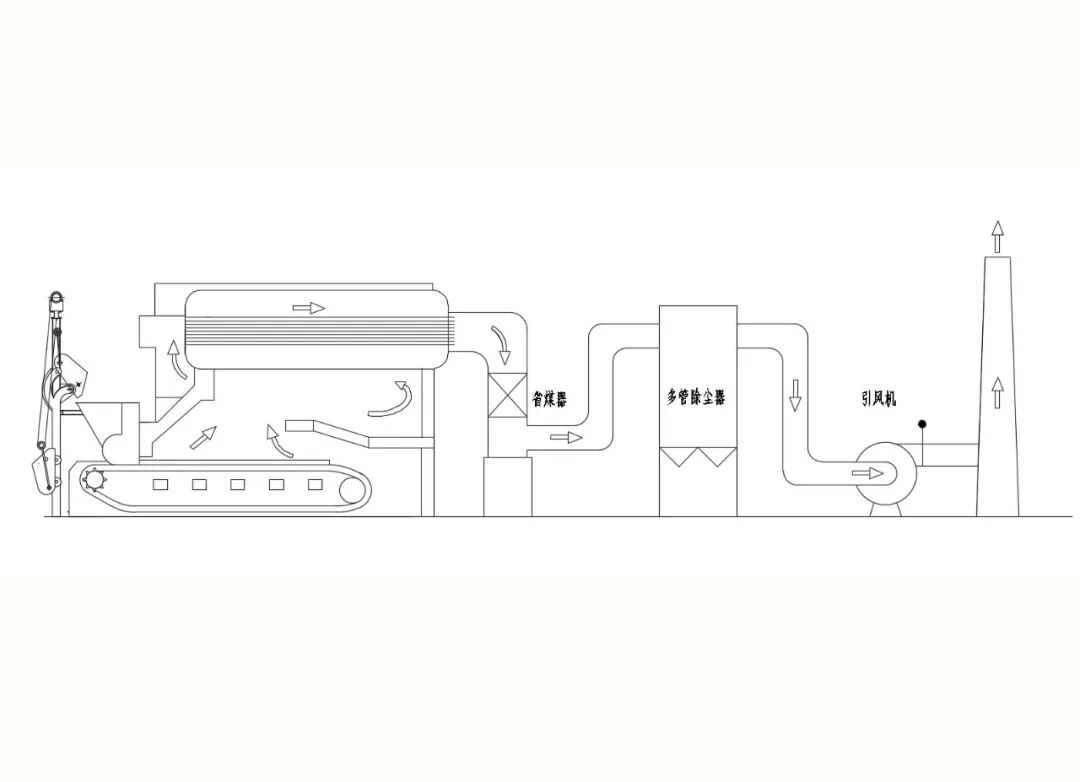

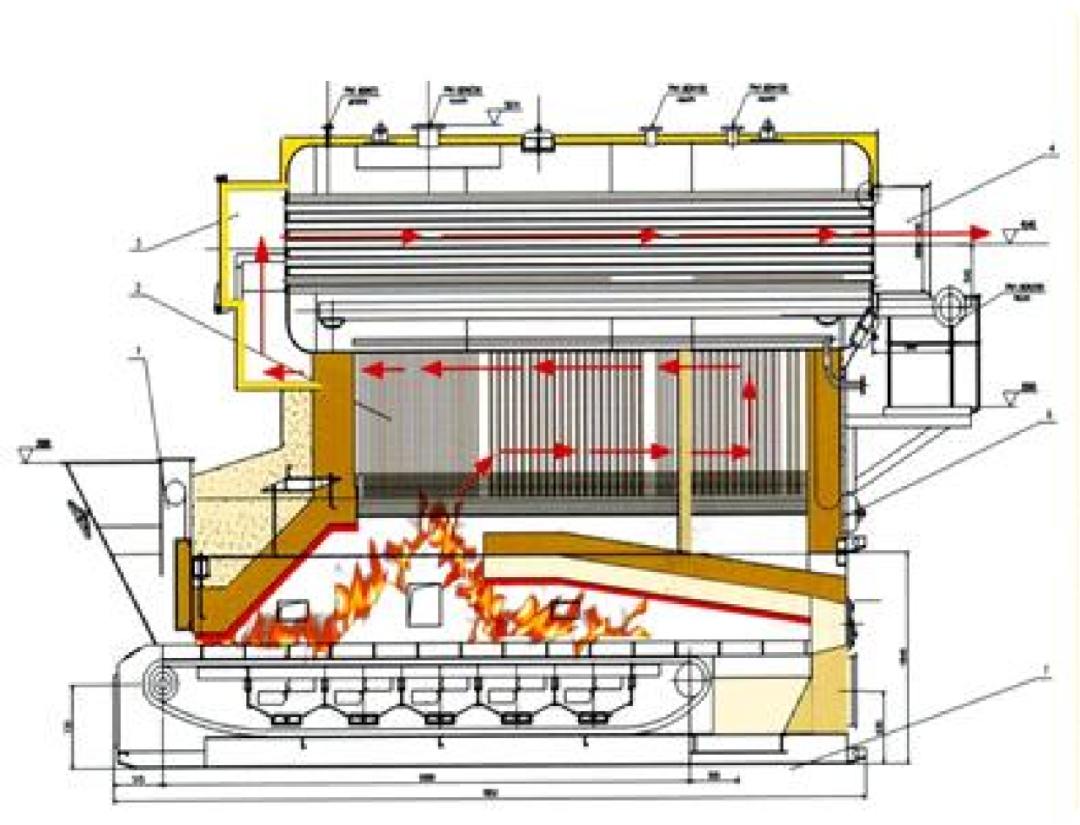

      燃料通过上煤机装进料斗，经料斗内的拨料装置落到炉排上，进入炉膛燃烧后，火焰经过后拱上部燃烬室，分左右通过翼形烟道（第二回程）到前烟箱，再由前烟箱折回螺纹烟管管束（第三回程），经后烟箱进入省煤器、除尘器，然后由引风机抽引通过烟囱排向大气。

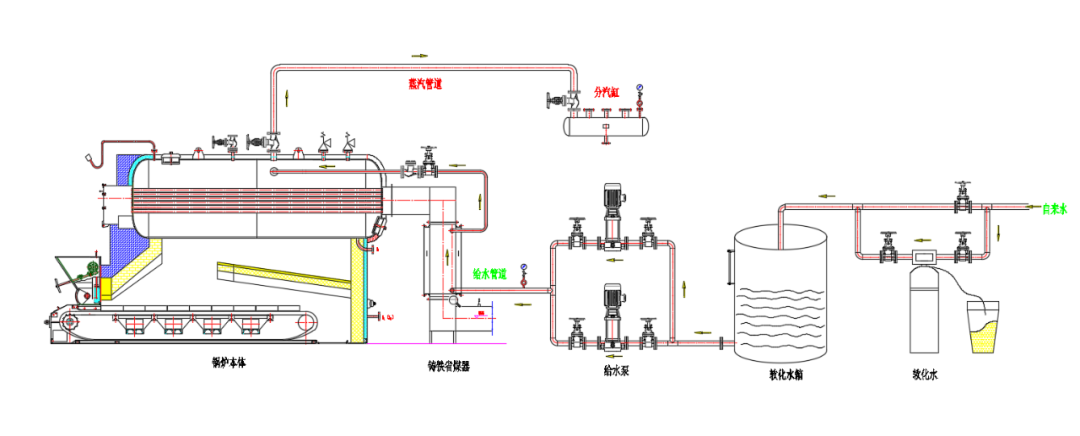

      经过水处理设备处理后的水进入软化水箱，经水泵打入锅炉省煤器，将给水进行预热，预热后的水经锅炉给水管座和配水管进入锅筒内部，锅筒水下降至两侧集箱，分配进入水冷壁管，水冷壁吸收炉膛辐射热，水受热产生汽水混合物向上回流至锅筒，在锅筒内部进行汽水分离，分离后的饱和蒸汽从锅筒顶部主汽管座，送入分汽缸，供给生产、工业使用。

      DZL锅炉应用广泛，但想要做到安全高效运行，离不开烟气、水循环协同工作。熟练掌握以上流程原理，能够帮助设备管理人员、司炉人员更好开展日常巡检、故障分析以及安全培训学习。
